Trục khuỷu là gì? Cấu tạo cơ cấu trục khuỷu thanh truyền

Trục khuỷu là gì? Cấu tạo trục khuỷu – thanh truyền trong động cơ xe nâng

Trong thế giới cơ khí và động cơ đốt trong, có những bộ phận hoạt động âm thầm nhưng lại quyết định trực tiếp đến hiệu suất, độ bền và khả năng vận hành của toàn bộ hệ thống. Trục khuỷu chính là một trong những chi tiết quan trọng bậc nhất như vậy. Nếu không có trục khuỷu, mọi chuyển động tịnh tiến của piston sẽ không thể chuyển hóa thành chuyển động quay – yếu tố cốt lõi để tạo ra công suất.

Việc hiểu rõ trục khuỷu là gì và cấu tạo cơ cấu trục khuỷu – thanh truyền không chỉ giúp kỹ thuật viên vận hành tốt hơn mà còn giúp doanh nghiệp tối ưu bảo trì, giảm chi phí sửa chữa và kéo dài tuổi thọ động cơ.

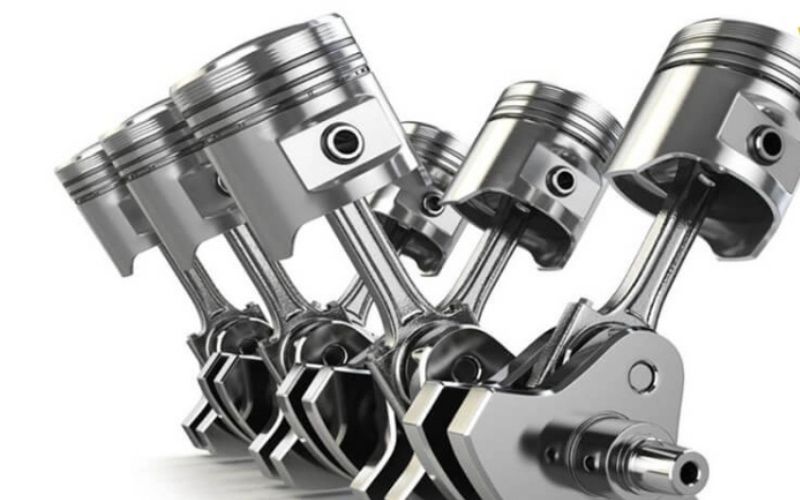

Trục khuỷu là gì? Vai trò trong động cơ

Trục khuỷu là một bộ phận cơ khí nằm trong động cơ, có nhiệm vụ biến đổi chuyển động tịnh tiến lên xuống của piston thành chuyển động quay liên tục. Đây chính là “trung tâm truyền lực”, nơi tiếp nhận năng lượng từ quá trình đốt cháy nhiên liệu và truyền ra ngoài để vận hành máy móc.

Chức năng chính của trục khuỷu

Trục khuỷu không chỉ đơn giản là quay, mà còn đảm nhận nhiều nhiệm vụ quan trọng:

• Chuyển đổi chuyển động tịnh tiến thành chuyển động quay

• Truyền mô-men xoắn đến bánh đà và hệ truyền động

• Duy trì sự ổn định và cân bằng của động cơ

• Hỗ trợ vận hành đồng bộ giữa các piston

Trong các thiết bị như xe nâng, máy công trình hoặc ô tô, trục khuỷu đóng vai trò quyết định đến hiệu suất làm việc. Một trục khuỷu hoạt động không ổn định có thể gây rung lắc, hao nhiên liệu và thậm chí làm hỏng toàn bộ động cơ.

Tổng quan về cơ cấu trục khuỷu – thanh truyền

Cơ cấu trục khuỷu – thanh truyền là một hệ thống cơ khí gồm nhiều chi tiết liên kết chặt chẽ với nhau, có nhiệm vụ truyền lực từ piston xuống trục khuỷu và tạo ra chuyển động quay.

Nguyên lý hoạt động cơ bản

Khi nhiên liệu cháy trong buồng đốt, piston bị đẩy xuống. Lực này được truyền qua thanh truyền đến trục khuỷu, làm trục quay. Khi trục khuỷu quay, nó lại kéo piston lên, tạo thành chu trình liên tục.

Quá trình này diễn ra hàng nghìn lần mỗi phút, đòi hỏi các chi tiết phải có độ chính xác và độ bền cực cao.

Cấu tạo chi tiết của cơ cấu trục khuỷu – thanh truyền

Trục khuỷu (Crankshaft)

Trục khuỷu là bộ phận chính, có hình dạng phức tạp với nhiều cổ trục và chốt khuỷu.

Các thành phần chính của trục khuỷu

• Cổ trục chính: Nơi trục quay trên ổ đỡ

• Chốt khuỷu: Điểm liên kết với thanh truyền

• Má khuỷu: Phần nối giữa cổ trục và chốt khuỷu

• Đối trọng: Giúp cân bằng lực ly tâm

Trục khuỷu thường được chế tạo từ thép hợp kim hoặc gang cầu, có độ bền cao và khả năng chịu tải lớn.

Thanh truyền (Connecting Rod)

Thanh truyền là bộ phận trung gian nối piston với trục khuỷu, có nhiệm vụ truyền lực và chuyển đổi chuyển động.

Cấu tạo của thanh truyền

• Đầu nhỏ: Gắn với piston

• Thân thanh truyền: Truyền lực

• Đầu to: Gắn với chốt khuỷu

Thanh truyền phải chịu lực nén và kéo liên tục, do đó yêu cầu vật liệu có độ bền và khả năng chịu mỏi cao.

Piston

Piston là bộ phận trực tiếp nhận lực từ quá trình đốt cháy nhiên liệu.

Vai trò của piston

• Nhận áp lực khí cháy

• Truyền lực xuống thanh truyền

• Tạo chuyển động tịnh tiến

Bánh đà (Flywheel)

Bánh đà được gắn ở cuối trục khuỷu, giúp ổn định chuyển động quay.

Chức năng của bánh đà

• Tích trữ năng lượng

• Giảm dao động quay

• Giúp động cơ hoạt động êm ái hơn

Bảng thông số kỹ thuật tham khảo của trục khuỷu

Ưu điểm của cơ cấu trục khuỷu – thanh truyền

Hiệu suất truyền động cao

Cơ cấu này giúp chuyển đổi năng lượng hiệu quả, hạn chế thất thoát công suất.

Độ bền và ổn định

Với thiết kế tối ưu và vật liệu chất lượng cao, hệ thống có thể hoạt động trong thời gian dài.

Khả năng ứng dụng rộng rãi

Được sử dụng trong hầu hết các loại động cơ từ xe nâng, ô tô đến máy công trình.

Nhược điểm cần lưu ý

Chịu tải lớn và dễ hao mòn

Do hoạt động liên tục với lực lớn, các chi tiết dễ bị mài mòn nếu không bảo dưỡng tốt.

Yêu cầu gia công chính xác cao

Sai số nhỏ trong sản xuất có thể ảnh hưởng lớn đến hiệu suất.

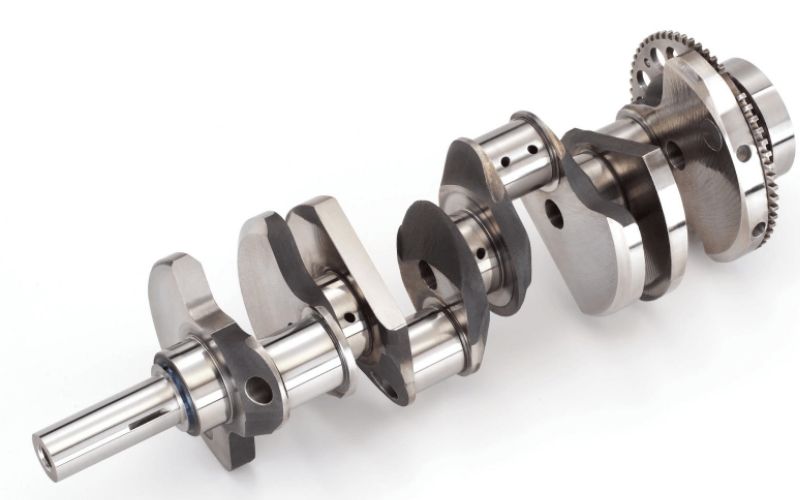

Ứng dụng thực tế của trục khuỷu trong công nghiệp

Trong xe nâng và máy công trình

Trục khuỷu giúp động cơ vận hành ổn định, đặc biệt trong các thiết bị làm việc cường độ cao.

Trong ô tô và vận tải

Là bộ phận không thể thiếu để tạo ra chuyển động quay của bánh xe.

Trong máy phát điện

Giúp chuyển đổi năng lượng cơ học thành điện năng.

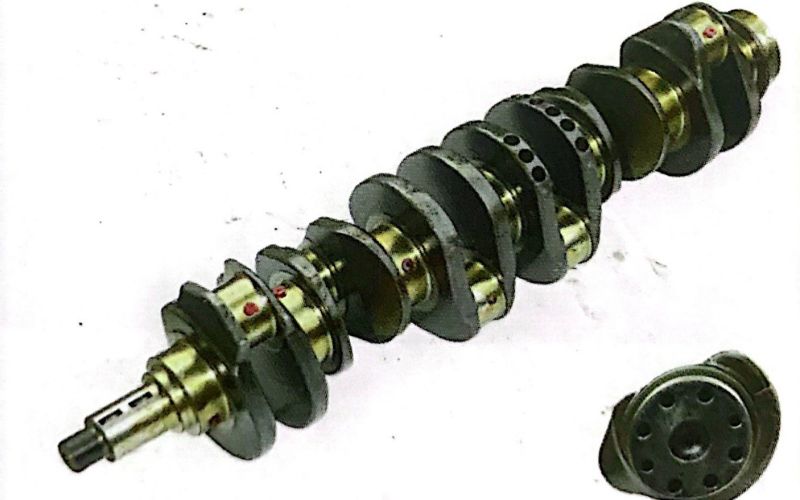

Bảng so sánh cơ cấu trục khuỷu – thanh truyền với cơ cấu khác

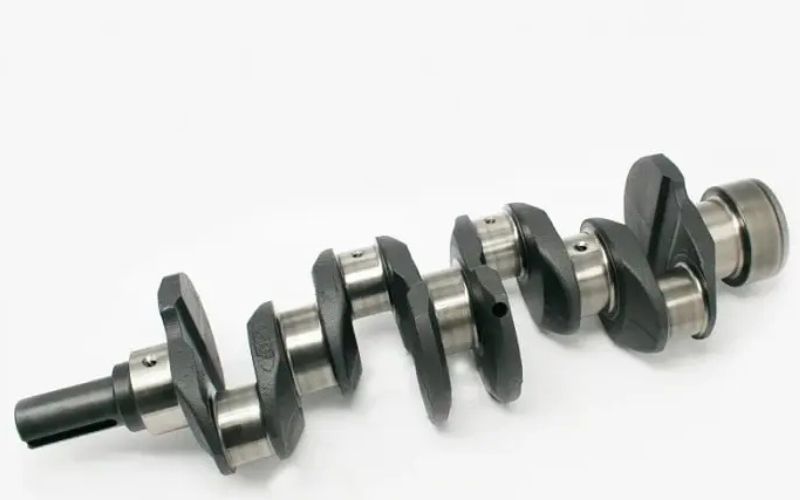

Các yếu tố ảnh hưởng đến tuổi thọ trục khuỷu

Chất lượng dầu bôi trơn

Dầu kém chất lượng sẽ làm tăng ma sát và mài mòn.

Tải trọng vận hành

Hoạt động quá tải liên tục làm giảm tuổi thọ nhanh chóng.

Bảo trì định kỳ

Kiểm tra và thay thế linh kiện đúng thời điểm giúp kéo dài tuổi thọ.

Hiểu đúng về trục khuỷu để tối ưu vận hành thiết bị

Việc hiểu rõ trục khuỷu là gì và cấu tạo cơ cấu trục khuỷu – thanh truyền không chỉ mang ý nghĩa lý thuyết mà còn mang lại giá trị thực tiễn lớn trong vận hành và bảo trì thiết bị. Đây là bộ phận cốt lõi quyết định hiệu suất, độ ổn định và tuổi thọ của động cơ.

Trong thực tế, các thiết bị như xe nâng, máy công trình sử dụng động cơ diesel đều phụ thuộc rất lớn vào chất lượng trục khuỷu. Vì vậy, việc lựa chọn thiết bị chất lượng và đơn vị cung cấp phụ tùng xe nâng uy tín là yếu tố quan trọng.

Đối với doanh nghiệp đang vận hành hoặc thuê thiết bị nâng hạ, việc hợp tác với đơn vị chuyên nghiệp như Bình Minh Rental sẽ giúp đảm bảo hệ thống máy móc luôn ở trạng thái tốt nhất. Không chỉ cung cấp thiết bị, Bình Minh Rental còn mang đến giải pháp vận hành hiệu quả, giúp doanh nghiệp tối ưu chi phí, tăng năng suất và phát triển bền vững trong dài hạn.
